Merkmale
Passt auf die Durchgangsbohrung (ca. 5°), da zwischen Wandkappe und Schraubteil (Anschlussteil) der Wandhülse ein Abstand besteht.
Die Lochabdeckung NWM-C kann auf alle 3 NFP-Größen angewendet werden.
Die einheitliche Konstruktion lässt sich leicht abdichten und verhindert das Eindringen von Wasser und Schädlingen.
Das Elfenbein-Finish passt zur Gebäudefarbe.
Technische Daten
Material: PE
Farbe ・・・ Elfenbein
Vorsicht
Verbindungs-, Befestigungs- und Durchdringungspunkte müssen mit Dichtungsmasse oder Dichtungskitt wetterfest gemacht werden.
Die Länge kann nicht zwischen 105 mm und 127 mm eingestellt werden.
Kontaktieren Sie uns
Einzelheiten

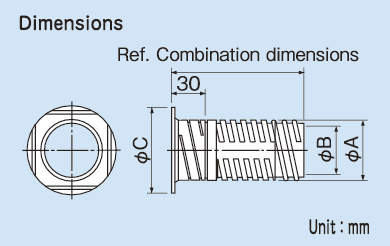

| Kennziffer | Modellnummer | A (Außendurchmesser) | B (Innendurchmesser) | C | Durchmesser der Kernbohrung | A (Außendurchmesser) | B (Innendurchmesser) | C | Durchmesser der Kernbohrung |
|---|---|---|---|---|---|---|---|---|---|
| 60874003660 | NFP-60 | 61.5 | 50.5 | 85 | 65 | 2 1/2 | 2 | 3 3/8 | 2 5/8 |
| 60874003670 | NFP-65 | 66.5 | 55.5 | 90 | 70 | 2 5/8 | 2 1/4 | 3 5/8 | 2 7/8 |
| 60874003680 | NFP-75 | 76.5 | 65.5 | 100 | 80 | 3 1/8 | 2 5/8 | 4 | 3 1/4 |
- O Auf Bestellung gefertigt
- E Produktion gestoppt
- S Solange der Vorrat reicht
